اندازه گیری زبری سطح قطعات ماشینکاری فلز CNC در صنعت تولید بسیار مهم است. بهعنوان تامینکننده قطعات ماشینکاری فلز CNC، من بهطور مستقیم مشاهده کردهام که چگونه زبری سطح میتواند بر عملکرد، دوام و جذابیت زیبایی یک قطعه تأثیر بگذارد. در این وبلاگ، من اطلاعاتی در مورد چگونگی اندازه گیری زبری سطح این قطعات و دلیل اهمیت آن به اشتراک خواهم گذاشت.
اول از همه، بیایید بفهمیم که چرا زبری سطح بسیار مهم است. در بسیاری از کاربردها، سطح صاف برای عملکرد مناسب ضروری است. به عنوان مثال، در موتورهای خودرو، سطوح صاف اصطکاک بین قطعات متحرک را کاهش می دهد که به نوبه خود باعث افزایش راندمان و کاهش سایش و پارگی می شود. در ابزار دقیق، یک سطح ناهموار می تواند منجر به اندازه گیری های نادرست شود. از سوی دیگر، در برخی موارد، سطح مشخصی از زبری سطح ممکن است مطلوب باشد، مانند بهبود چسبندگی یا چسبندگی.
روش های مختلفی برای اندازه گیری زبری سطح قطعات ماشینکاری فلز CNC وجود دارد. بیایید با رایج ترین پروفیلومتری لمسی شروع کنیم. این روش شامل استفاده از یک قلم کوچک است که روی سطح قطعه کشیده می شود. قلم هنگام برخورد با قله ها و دره های سطح بالا و پایین حرکت می کند و این حرکات به سیگنال الکتریکی تبدیل می شوند. سپس سیگنال برای محاسبه پارامترهای زبری سطح تجزیه و تحلیل می شود.
یکی از مهمترین مزایای پروفیلومتری لمسی - پروب دقت آن است. این می تواند اطلاعات بسیار دقیقی در مورد مشخصات سطح، از جمله ارتفاع، عرض و فاصله بی نظمی سطح ارائه دهد. با این حال، محدودیت هایی نیز دارد. به عنوان مثال، این یک فرآیند زمان بر است، به خصوص برای قطعات بزرگ. قلم همچنین می تواند به سطوح بسیار نرم یا ظریف آسیب برساند.
یکی دیگر از روش های رایج، پروفیلومتری نوری است. این تکنیک به جای قلم فیزیکی، از نور برای اندازه گیری سطح استفاده می کند. انواع مختلفی از پروفیلومتری نوری مانند تداخل سنجی نوری سفید و میکروسکوپ کانفوکال وجود دارد. سفید - تداخل سنجی نور با تقسیم یک پرتو نور سفید به دو قسمت کار می کند. یک قسمت به سطح مورد اندازه گیری هدایت می شود و قسمت دیگر به عنوان مرجع استفاده می شود. هنگامی که دو پرتو دوباره ترکیب می شوند، الگوهای تداخل ایجاد می شود. این الگوها برای تعیین اطلاعات ارتفاع سطح تجزیه و تحلیل می شوند.
پروفیلومتری نوری مزایای متعددی دارد. غیر تماسی است، به این معنی که به سطح قطعه آسیب نمی رساند. همچنین نسبتاً سریع است و برای تولید با حجم بالا مناسب است. با این حال، می تواند تحت تاثیر بازتاب سطحی قرار گیرد. اگر سطح بسیار بازتابنده باشد یا دارای بافت بسیار زبر باشد، ممکن است دقت اندازه گیری به خطر بیفتد.
اسکن لیزری نیز گزینه ای برای اندازه گیری زبری سطح است. یک پرتو لیزر در سراسر سطح اسکن می شود و نور منعکس شده تشخیص داده می شود. با تجزیه و تحلیل تغییرات نور منعکس شده، می توان مشخصات سطح را تعیین کرد. اسکن لیزری برای اندازه گیری سریع مناطق بزرگ عالی است. همچنین می تواند روی هندسه های پیچیده به خوبی کار کند. اما مشابه پروفیلومتری نوری، میتواند تحت تأثیر ویژگیهای سطحی مانند رنگ و بازتابش قرار گیرد.
حالا بیایید در مورد برخی از پارامترهای زبری سطح که معمولا استفاده می شود صحبت کنیم. شناخته شده ترین پارامتر Ra است که مخفف زبری میانگین حسابی است. Ra نشان دهنده میانگین انحراف سطح از خط میانگین در طول نمونه برداری مشخص است. پارامتر مهم دیگر Rz است که حداکثر ارتفاع قله به دره در طول نمونه برداری است. این پارامترها به تعیین کمیت زبری سطح کمک می کنند و اغلب در نقشه های مهندسی مشخص می شوند.
به عنوان تامین کننده قطعات ماشینکاری فلز CNC، من درک می کنم که مشتریان مختلف نیازهای متفاوتی برای زبری سطح دارند. برای برخی، یک سطح بسیار صاف ضروری است، در حالی که برای برخی دیگر، سطح کمی زبرتر ممکن است قابل قبول باشد. به همین دلیل است که ما طیف گسترده ای از خدمات ماشینکاری CNC را برای رفع این نیازهای متنوع ارائه می دهیم.

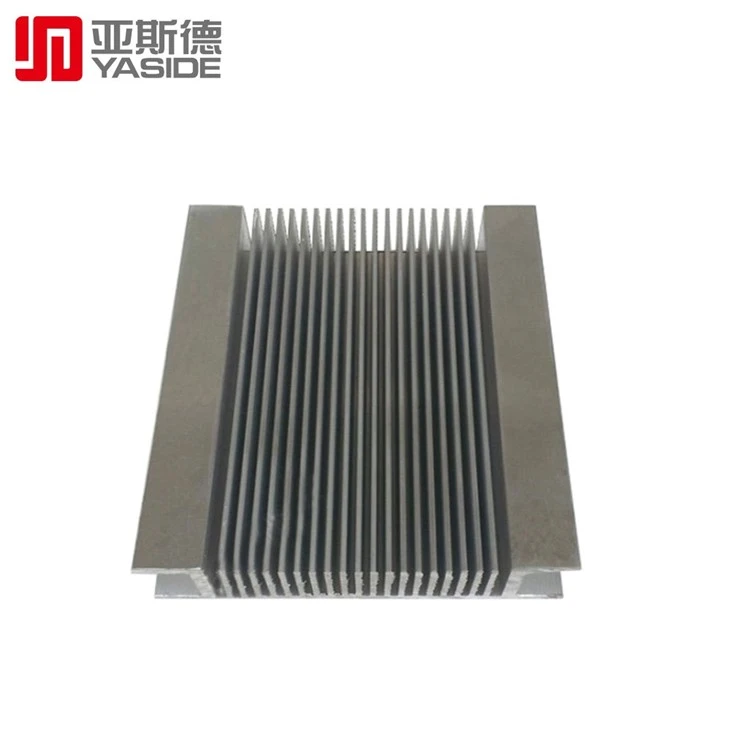

به عنوان مثال، اگر شما به دنبالسینک حرارتی آلومینیوم آلیاژ اکسترود شده پروفیل اکسترود بزرگ آنودایز ماشینکاری CNC، می توانیم اطمینان حاصل کنیم که زبری سطح در حد تحمل لازم است. تکنیکهای ماشینکاری پیشرفته و روشهای اندازهگیری دقیق ما به ما اجازه میدهد تا سینکهای حرارتی با کیفیت بالا با سطح مورد نظر تولید کنیم.
به طور مشابه، برایقطعات تراشکاری فرز ماشینکاری CNC اندازه بزرگ، ما به زبری سطح توجه زیادی داریم. چه به یک سطح صاف برای تناسب و عملکرد بهتر نیاز داشته باشید یا یک زبری خاص برای یک برنامه خاص، ما شما را تحت پوشش قرار می دهیم.
و اگر نیاز داریدفلنج فولادی ضد زنگ ماشینکاری CNC سفارشی، ما می توانیم زبری سطح را با توجه به مشخصات شما سفارشی کنیم. تیم مهندسین باتجربه ما از نزدیک با شما همکاری خواهند کرد تا نیازهای شما را درک کنند و قطعاتی را ارائه دهند که انتظارات شما را برآورده یا فراتر از آن باشد.
در نتیجه، اندازه گیری زبری سطح قطعات ماشینکاری فلز CNC جنبه مهمی از فرآیند تولید است. روشهای مختلف مانند پروفیلومتری لمسی، پروفیلومتری نوری و اسکن لیزری مزایا و محدودیتهای مختلفی را ارائه میدهند. با انتخاب روش اندازه گیری مناسب و درک پارامترهای زبری سطح مربوطه، می توانیم اطمینان حاصل کنیم که قطعاتی که تولید می کنیم بالاترین استانداردهای کیفیت را دارند.
اگر در بازار قطعات ماشینکاری فلزی CNC با کیفیت بالا هستید، در تماس با آن درنگ نکنید. ما آماده بحث در مورد پروژه شما، درک نیازهای زبری سطح شما و ارائه بهترین راه حل های ممکن هستیم. برای قیمت دقیق با ما تماس بگیرید و بیایید با هم کار کنیم تا قطعات عالی برای برنامه شما ایجاد کنیم.
مراجع
- "مبانی ماشینکاری و ماشین ابزار" - جان A. Schey
- "مترولوژی سطح: اصول و کاربردها" - مایکل جی جکسون
