تحمل هندسی نقش مهمی در ماشینکاری CNC قطعات فلزی دارد. من به عنوان یک تأمین کننده معتبر از قطعات فلزی ماشینکاری CNC ، اهمیت این تحمل ها را در تضمین کیفیت ، عملکرد و قابلیت تعویض محصولات نهایی می فهمم. در این وبلاگ ، من به جنبه های مختلف تحمل هندسی برای قطعات فلزی ماشینکاری شده CNC ، از جمله آنچه که هستند ، چرا مهم هستند و نحوه مشخص شدن آنها می پردازم.
تحمل هندسی چیست؟
تحمل هندسی مجموعه ای از قوانین و نمادهایی است که برای تعریف تغییرات مجاز در فرم ، جهت گیری ، مکان و اجرا - از ویژگی های بخشی استفاده می شود. بر خلاف تحمل های بعدی ، که فقط اندازه یک ویژگی را کنترل می کنند ، تحمل های هندسی به شکل و موقعیت نسبی ویژگی ها می پردازند. به عنوان مثال ، یک شافت ممکن است قطر خاصی (تحمل ابعادی) داشته باشد ، اما همچنین باید مستقیم باشد (تحمل فرم) و در یک محدوده خاص (تحمل مکان) متمرکز شود.
چندین نوع تحمل هندسی وجود دارد که می تواند به طور گسترده در دسته های زیر طبقه بندی شود:
تحمل فرم
- صمیمی: این تحمل کنترل می کند که یک ویژگی مستقیم ، مانند لبه یا محور باید باشد. به عنوان مثال ، در یک میله فلزی بلند که از طریق ماشینکاری CNC تولید می شود ، تحمل صافی تضمین می کند که میله خم های قابل توجهی ندارد.
- صافی: این میزان سطح صاف بودن سطح را مشخص می کند. در یک صفحه فلزی CNC - ماشینکاری ، تحمل صافی برای اطمینان از جفت گیری مناسب با سایر اجزای آن بسیار مهم است.
- دایره ای (گرد بودن): تحمل دایره ای برای ویژگی های استوانه ای یا دایره ای استفاده می شود. این تضمین می کند که بخش صلیب یک سیلندر یا یک سوراخ تا حد امکان به یک دایره کامل نزدیک باشد. به عنوان مثال ، در تولید یاتاقان ها ، تحمل دایره ای بالا برای عملکرد صاف مورد نیاز است.
- استوانه: این تحمل ترکیبی از صافی ، دایره ای و کمرنگ تر یک ویژگی استوانه ای است. این تضمین می کند که کل سطح استوانه ای در محدوده هندسی مشخص شده قرار دارد.
تحمل جهت گیری
- عمدت: تحمل عمود ، زاویه بین دو ویژگی را کنترل می کند به طوری که آنها در زاویه 90 درجه ای نسبت به یکدیگر قرار دارند. در یک قاب فلزی CNC - ماشینکاری ، عمود بین طرفین برای مونتاژ مناسب و یکپارچگی ساختاری ضروری است.
- موازی سازی: این تضمین می کند که دو ویژگی موازی با یکدیگر هستند. به عنوان مثال ، در مجموعه ای از ریل های راهنما ، تحمل موازی برای اطمینان از حرکت صاف قطعات در امتداد ریل ها ضروری است.
- زاویه: تحمل زاویه ای هنگامی که یک زاویه خاص غیر درجه 90 درجه بین دو ویژگی مورد نیاز است استفاده می شود. این امر در قسمت هایی با سطوح زاویه دار مانند برخی از اجزای ابزار دستگاه متداول است.
تحمل مکان
- موقعیت: تحمل موقعیت ، مکان مجاز یک ویژگی را نسبت به سایر ویژگی های قسمت تعریف می کند. به عنوان مثال ، در یک صفحه فلزی چند سوراخ ، تحمل موقعیت هر سوراخ تضمین می کند که آنها به طور دقیق برای مونتاژ مناسب با سایر قسمت ها قرار دارند.
- متمرکز: تحمل متمرکز برای ویژگی هایی که باید همان محور مرکز را به اشتراک بگذارند ، استفاده می شود. در یک شافت چند مرحله ای ، غلظت بین بخش های مختلف برای چرخش متعادل بسیار مهم است.
- تقارن: تحمل تقارن تضمین می کند که دو ویژگی در مورد یک هواپیمای مرکزی متقارن هستند. این در بخش هایی که تعادل و ظاهر زیبایی شناسی لازم است مهم است.
تحمل - تحمل
- اجرای دایره ای - خارج: اجرای دایره ای - تحمل OUT ، تغییر در سطح یک قسمت چرخان را کنترل می کند زیرا در حدود یک محور می چرخد. برای مؤلفه هایی مانند شفت و قرقره برای اطمینان از چرخش صاف و کاهش لرزش مهم است.
- کل اجرا - خارج: تحمل کل - تحمل هر دو تغییرات دایره ای و محوری یک قسمت دوار را در نظر می گیرد. از آن برای کنترل دقیق تر اجزای چرخان استفاده می شود.
چرا تحمل هندسی در ماشینکاری CNC مهم است؟
اطمینان از عملکرد
تحمل های هندسی مناسب برای عملکرد قطعات فلزی CNC - ماشینکاری شده ضروری است. به عنوان مثال ، اگر تحمل دایره ای یک دنده برآورده نشود ، ممکن است دنده به درستی با سایر چرخ دنده ها مشبک نشود و منجر به سر و صدا ، سایش و کاهش کارایی شود. در یک سیلندر هیدرولیک ، تحمل صاف و استحکام میله پیستون برای آب بندی مناسب و عملکرد صاف بسیار مهم است.
قابلیت تعویض
تحمل هندسی امکان تعویض قطعات را فراهم می کند. هنگامی که قطعات در تحمل هندسی مشخص شده تولید می شوند ، بدون نیاز به اتصالات یا تنظیم گسترده ، می توان آنها را به راحتی جایگزین کرد. این امر به ویژه در تولید انبوه ، جایی که تعداد زیادی از قطعات یکسان مورد نیاز است ، بسیار مهم است.
کنترل کیفیت
تحمل هندسی استاندارد روشنی برای کنترل کیفیت فراهم می کند. با اندازه گیری و بازرسی از ویژگی های هندسی قطعات ماشینکاری CNC در برابر تحمل های مشخص ، تولید کنندگان می توانند اطمینان حاصل کنند که قطعات از استانداردهای کیفیت مورد نیاز برخوردار هستند. این به کاهش تعداد قطعات معیوب و بهبود کارآیی کلی تولید کمک می کند.
هزینه - اثربخشی
در حالی که تحمل های هندسی محکم ممکن است هزینه تولید را افزایش دهد ، تحمل مناسب در واقع می تواند در طولانی مدت هزینه ها را پس انداز کند. بیش از - مشخص کردن تحمل می تواند منجر به عملیات غیر ضروری ماشینکاری و نرخ قراضه بالاتر شود. از طرف دیگر ، در زیر - مشخص کردن تحمل می تواند به قسمت هایی منجر شود که به درستی کار کنند و منجر به بازپرداخت پرهزینه یا خرابی محصول شوند.
تحمل هندسی چگونه مشخص می شود؟
تحمل هندسی با استفاده از مجموعه ای از نمادها و مقادیر عددی در نقشه های مهندسی مشخص شده است. استاندارد انجمن مهندسان مکانیک آمریکا (ASME) Y14.5 استاندارد و سازمان بین المللی استاندارد سازی (ISO) 1101 استاندارد بیشترین استاندارد برای تحمل هندسی هستند.
در یک طراحی مهندسی ، نمادهای تحمل هندسی در قاب های کنترل ویژگی قرار می گیرند. هر قاب کنترل ویژگی شامل نماد تحمل هندسی ، مقدار تحمل و هر اصلاح کننده اضافی است. به عنوان مثال ، یک قاب کنترل ویژگی برای صافی ممکن است به این شکل باشد:
[نماد صافی] [مقدار تحمل] [مرجع Datum (در صورت وجود)]
از مرجع Datum برای ایجاد یک صفحه مرجع یا محور برای تحمل هندسی استفاده می شود. این یک نقطه شروع برای اندازه گیری ویژگی های هندسی قسمت است.
تحمل هندسی در مواد مختلف
انتخاب مواد همچنین می تواند بر تحمل هندسی در ماشینکاری CNC تأثیر بگذارد. به عنوان مثال ، هنگام ماشینکاریماشینکاری CNC 303 304 316 قطعات استیل ضدزنگ، فولاد ضد زنگ نسبتاً سخت است و ممکن است برای دستیابی به تحمل های هندسی مورد نظر نیاز به ماشینکاری دقیق تری داشته باشد. برای حفظ دقت قسمت ، نیروهای برش و سایش ابزار باید با دقت کنترل شوند.
در موردCNC ماشینکاری 3040 6040 قطعات آلومینیومی، آلومینیوم یک ماده نرم تر است. در حالی که ماشین سازی آسان تر است ، ممکن است در هنگام ماشینکاری مستعد تغییر شکل باشد. بنابراین ، پارامترهای مناسب و ماشینکاری مناسب باید انتخاب شوند تا اطمینان حاصل شود که تحمل های هندسی برآورده می شود.

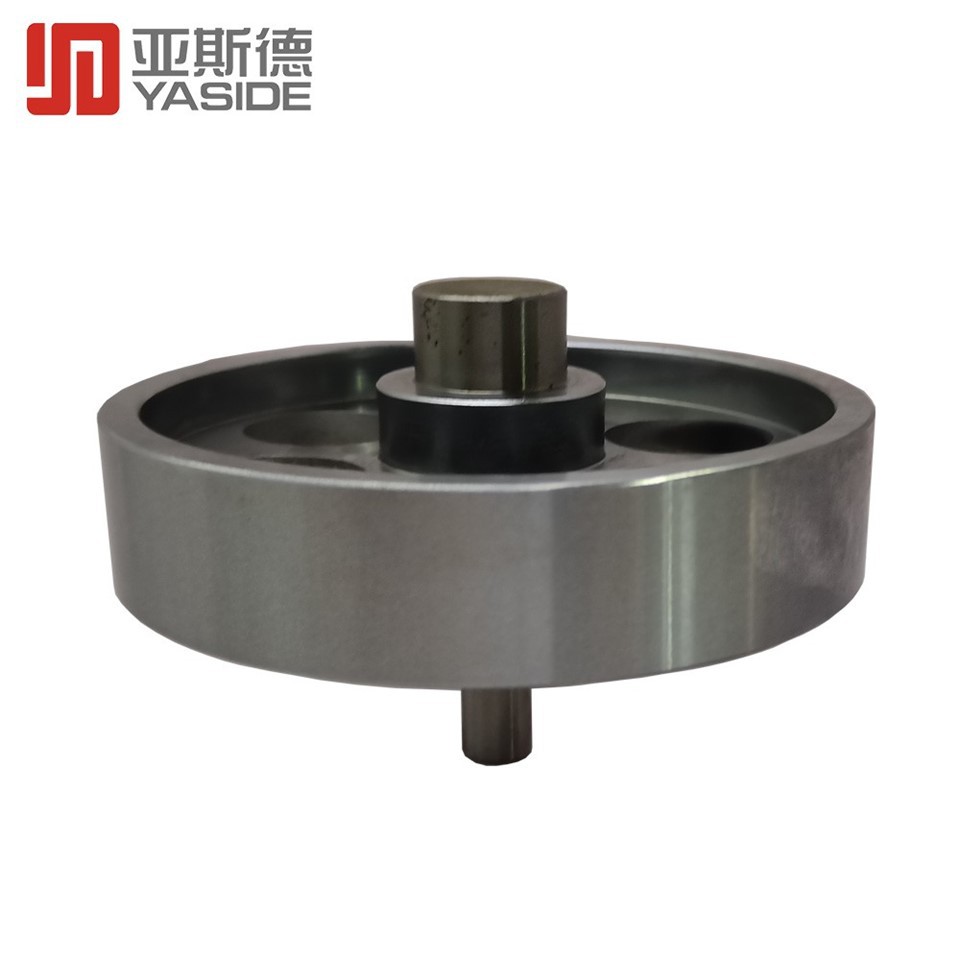

برایچرخ های انتقال فولاد CNC برای ماشین آلات، نیازهای دقیق و دقیق چرخ های انتقال نیاز به کنترل دقیق تحمل های هندسی دارند. دایره ، اجرای و تحمل موقعیت برای عملکرد صاف سیستم انتقال بسیار مهم است.
چالش در دستیابی به تحمل های هندسی در ماشینکاری CNC
قابلیت ماشین
دقت و دقت دستگاه CNC خود نقش مهمی در دستیابی به تحمل های هندسی دارد. ماشین های قدیمی ممکن است از نظر دقت و تکرارپذیری موقعیت یابی داشته باشند که می تواند بر کیفیت هندسی قطعات ماشینکاری تأثیر بگذارد.
سایش ابزار
سایش ابزار در هنگام ماشینکاری می تواند باعث تغییر در نیروهای برش و شکل ابزار برش شود و منجر به انحراف از تحمل های هندسی مشخص شود. بازرسی و جایگزینی منظم ابزار برای حفظ صحت فرآیند ماشینکاری ضروری است.
خاصیت مواد
همانطور که قبلاً ذکر شد ، خصوصیات مادی مانند سختی ، انعطاف پذیری و هدایت حرارتی می تواند بر فرآیند ماشینکاری و توانایی دستیابی به تحمل های هندسی تأثیر بگذارد. مواد مختلف ممکن است به استراتژی ها و پارامترهای مختلف ماشینکاری نیاز داشته باشند.
تنظیم و تنظیم
فیکسچر مناسب و تنظیم قطعه کار برای دستیابی به تحمل دقیق هندسی ضروری است. اگر قطعه کار به طور ایمن نگه داشته نشود یا سوء استفاده شود ، می تواند منجر به خطاها در فرآیند ماشینکاری شود.
پایان
تحمل هندسی بخشی جدایی ناپذیر از ماشینکاری CNC قطعات فلزی است. من به عنوان تأمین کننده قطعات فلزی ماشینکاری CNC ، متعهد هستم که اطمینان حاصل کنم که تمام قطعات ما در تحمل هندسی مشخص شده تولید می شوند. با درک اهمیت تحمل های هندسی ، مشخص کردن صحیح آنها و پرداختن به چالش های دستیابی به آنها ، می توانیم قطعات با کیفیت بالایی را ارائه دهیم که نیازهای مشتریان را برآورده کند.
اگر به قطعات فلزی ماشینکاری شده با تحمل دقیق هندسی نیاز دارید ، لطفاً برای تهیه و بحث بیشتر با ما تماس بگیرید. ما تخصص و تجربه داریم تا بهترین راه حل ها را برای نیازهای خاص خود در اختیار شما قرار دهیم.
منابع
- انجمن مهندسان مکانیک آمریکا (ASME) Y14.5 استاندارد
- سازمان بین المللی استاندارد سازی (ISO) 1101 استاندارد
- "کتابچه راهنمای ماشینکاری CNC" توسط نویسندگان مختلف
- کتابهای درسی و انتشارات صنعت "ابعاد هندسی و تحمل"
